Номер

77-011-99

Наименование проекта

Комплекс для перемотки рулонов

Назначение

Перемотка рулонов больших диаметров ( до 1600 мм ) на рулоны диаметром 1000...1200 мм.

Рекомендуемая область применения

Штамповочное производство.

Описание

Результат выполнения конструкторской разработки.

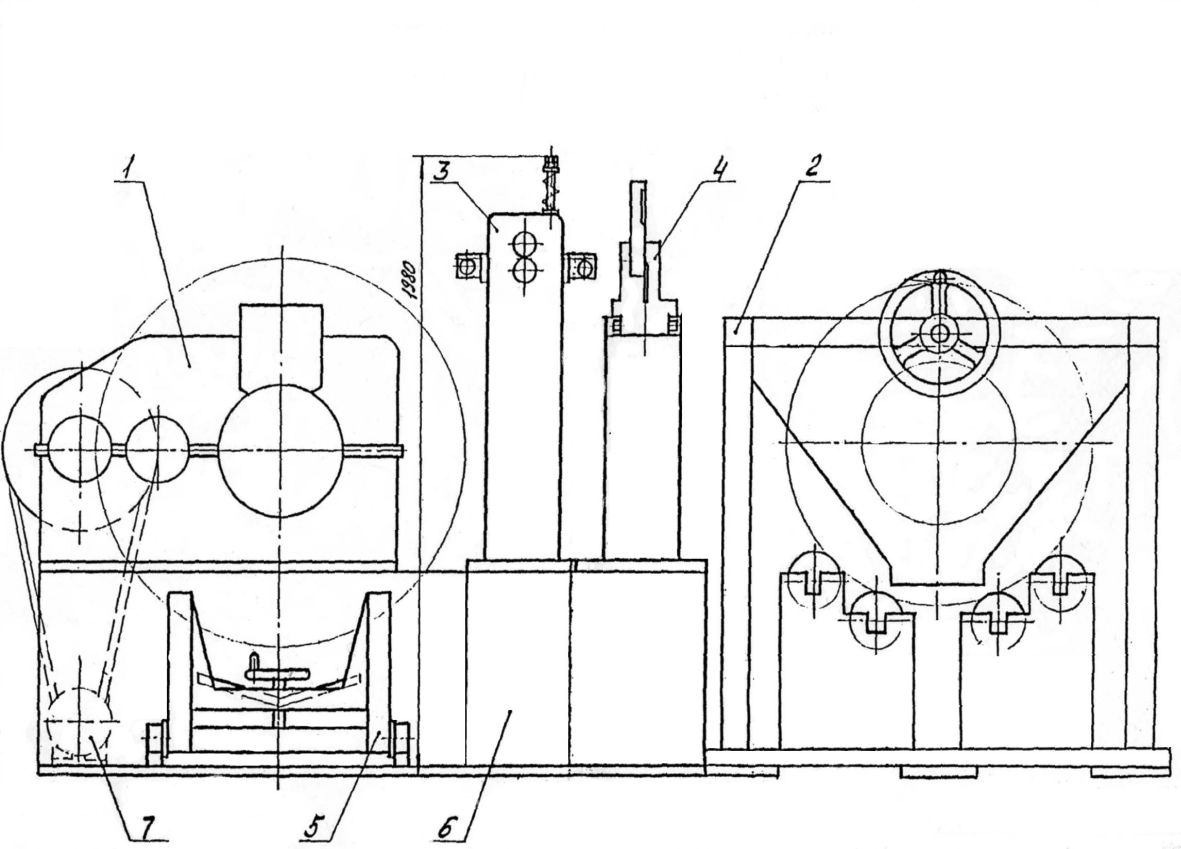

Комплекс состоит из наматывающего механизма 1(см. рисунок), рулонницы 2, устройства правильно-направляющего 3, пневмоножниц 4, тележки 5, подставки 6, электродвигателя 7.



                                           Комплекс для перемотки рулонов

 Принцип работы. Поставляемый рулон устанавливается на рулонницу ( на четыре опорных ролика ). Базирование рулона осуществляется по внешнему диаметру. Базирование в осевом положении осуществляется щитами. Привод в движение щитов осуществляется от маховиков автономно. Направляющими служат штанги, на которых нанесена разметка, позволяющая определить положение центра штанг.

Затем лента пропускается через правильные валки правильно-направляющего устройства, где предусматривается дополнительная ориентация ленты в осевом направлении, как на входе, так и на выходе. Степень прижима правильных валков регулируется сжатием или ослаблением пружин. Свободный конец ленты заправляется в барабан механизма наматывающего. Зажим осуществляется от гидроцилиндра вращающегося. Привод барабана осуществляется от электродвигателя постоянного тока через клиноременную передачу, цилиндрический двухступенчатый редуктор. Электродвигатель постоянного тока позволяет путем регулировки оборотов осуществлять плавный пуск и остановку процесса перемотки рулонов.

При завершении перемотки производится обрезка ленты и обвязка рулонов. Для обрезки ленты в комплексе предусмотрены ножницы. Привод ножниц осуществляется от пневмоцилиндра. Затем намотанный барабан сталкивается с барабана на тележку. Привод сталкивателя - от гидроцилиндра.

Преимущества перед известными аналогами

Надежность конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.09.1999
