Номер

77-007-99

Наименование проекта

Установка для заплетки и оклетневки чалок

Назначение

Заплетка строп грузовых чалок диаметром 8...50 мм с длиной заплетки до 2500 мм ; оклетневка ( обмотка ) заплетной части тросовых чалок диаметром 8...50 мм на длину до 1800 мм.

Рекомендуемая область применения

Механизация процесса изготовления грузовых строп.

Описание

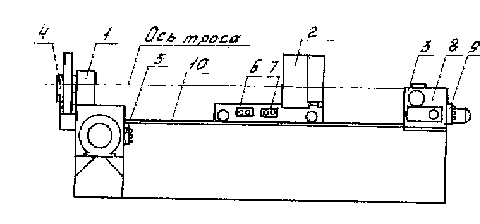

Установка состоит из корпуса 1 ( см. рисунок ) , по направляющим 10 которого перемещаются каретка 2 с вращающимся барабаном обмотки и стол с тисками 3.

Перед началом работы трос пропускается сквозь зажим 4 и зажимается в нем. Свободный конец троса сквозь центральное отверстие в каретке 2 зажимается в тисках стола 3. Затем переключается рукоятка 8. Командой с кнопочной станции 9 перемещаем стол 3 и натягиваем трос. Командой с кнопочной станции 5 производим расплетку конца троса. Освобождаем трос из тисков переключением рукоятки 8 и включением вращения двигателя стола 3 с помощью кнопочной станции 9. Освобождаем трос из зажима 4. Протаскиваем трос дальше, и вновь зажав его в тиски и зажим, расплетаем в средней части. Производим вплетение конца троса в среднюю часть. В начале заплетки вплетаем концы оклетневочной проволоки. Кнопочной станцией 5, произведя реверс вращения зажима 4, заплетаем трос. Включаем вращение барабана каретки 2 кнопочной станцией 6 и перемещение каретки 2 пультом 7, производим плотную обмотку сплетеной части троса оклетневочной проволокой. Разжав тиски и зажим, выжимаем готовую чалку из установки.


Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.09.1999
