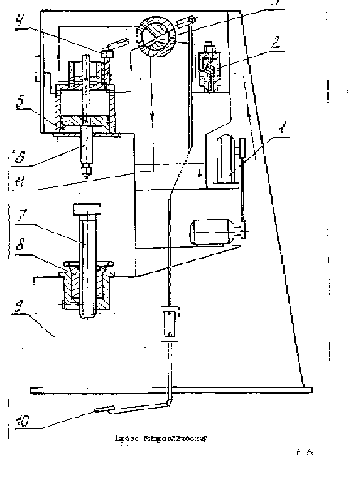

Пресс имеет сварную станину 9 ( см. рисунок ), на которой смонтирован винт, перемещающийся с помощью маховичка 8. К верхней части винта 7, крепится площадка, на которую кладут испытываемые образцы металлов. Шарик вдавливается в деталь под действием нагрузки, которая передается цилиндром 5. Внутри станины располагается шестеренный насос 1, который приводится в действие с помощью электродвигателя. В корпусе станины находится электродвигатель, связанный с помощью ременной передачи с шестеренным насосом. Внутри станины располагается резервуар с маслом, а в верхней части станины находится манометр, по которому определяется величина давления.

Нажатием на педаль 10 золотник 3, поворачиваясь вокруг своей оси, полукруглым уступом давит на переливной клапан 4 и закрывает отверстие в цилиндре 5. Масло от шестеренного насоса 1 через регулируемый клапан 2, золотник 3 поступает в полость рабочего цилиндра 5 .Поршень со штоком идет вниз и происходит вдавливание шарика в образец. Манометр, соединенный трубкой с рабочей полостью цилиндра, покажет величину давления.

При освобождении педали 10 золотник 3 под действием пружины возвращается в исходное положение, соединяя при этом маслопровод от шестеренного насоса с малым цилиндром. Его поршень под давлением масла пойдет вверх, возвращая в исходное положение поршень со штоком большого цилиндра. Масло из рабочего цилиндра через переливной клапан выльется в резервуар 11. Во время рабочего хода масло малого цилиндра через специальное отверстие в золотнике 3 переливается в резервуар 11. Давление в рабочем цилиндре изменяется при помощи регулируемого клапана 2.
