Номер

77-002-99

Наименование проекта

Пресс клепальный

Назначение

Расклепывание стальных заклепок или заклепок из цветного металла.

Рекомендуемая область применения

Техпроцесс соединения изделий с помощью заклепок.

Описание

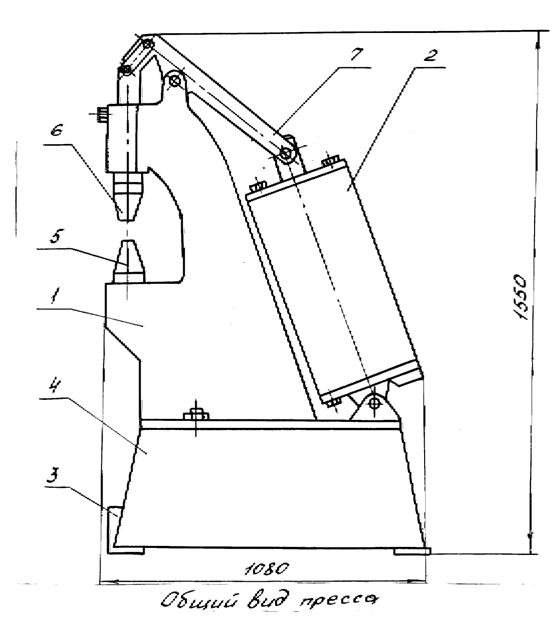

Пресс представляет собой настольную установку, состоящую из стального корпуса ( станины 1) (см. рисунок),

сварного стола 4, на котором расположен качающийся сдвоенный пневмоцилиндр 2. На станине закреплена матрица 5, а пуансон 6 закреплен на штоке, который вместе с пуансоном перемещается в нвправляющей.

Усилие на пуансоне создается с помощью сдвоенного пневмоцилиндра и двух рычагов 7, увеличивающих это усилие.

Усилие может быть уменьшено изменением давления воздуха в пневмосети с помощью редукционного клапана.

Для управления подачей воздуха в пневмоцилиндр в нише стола установлен пневмораспределитель 3 с педальным управлением. Расстояние между пуаансоном и матрицей 50 мм. Уменьшить этот размер можно с помощью сменных обжимок.

Принцип работы пресса. При нажатии на педаль сработает золотникк воздухораспределителя и сжатый воздух из пневмосети будет направлен в поршневые полости цилиндра, ропшень пойдет вверх, перемещая ползун вниз через систему рычагов , произойдет рабочий ход.
