Результат выполнения конструкторской разработки.

Комплекс агрегатируется из следующих модулей (приборов):

ЭК-М - модуль электрического каротажа обеспечивает исследования методами стандартного электрического каротажа (КС), бокового каротажного зондирования (БКЗ) и трехэлектродного бокового каротажа БК-3, измерения потенциала самопроизвольной поляризации (ПС) и резистивиметрии скважин.

ГК-73 - модуль гамма каротажа (привязочный) обеспечивает измерение мощности экспозиционной дозы естественного гамма-излучения горных пород.

ИК-М - модуль индукционного каротажа обеспечивает исследования индукционной зондовой установкой 6Ф-1.

КП-М - модуль каверномера - профилемера обеспечивает проведение кавернометрии в открытом столе нефтяных и газовых скважин.

Комплекс МЕГА-Э обеспечивает проведение исследований в скважинах при температуре окружающей среды до 120 С и гидростатическом давлении до 80 МПа с каротажной компьютизированной станцией МЕГА и трехжильным грузонесущим геофизическим кабелем длиной до 7000 м.

Приборы (модули) сборки МЕГА-Э обеспечивают возможность использования в автономном (одиночном) режиме в качестве самостоятельных приборов.

Все модули сборки МЕГА-Э имеют унифицированную телеметрическую линию связи ТЛС, работающую в режиме «запрос-ответ» и обеспечивающую прием-передачу в цифровом виде (формат МАНЧЕСТЕР-2) информационных и командных слов в процессе двухстороннего обмена со станцией МЕГА.

Базовый комплекс МЕГА-Э может быть трансформирован за счет сменных модулей ЭК-2М (многоэлектродный боковой, БКЗ, резистивиметрия). Мега-микро (микрозондирование, микробоковой, микрокаверномер), инклинометр с непрерывной записью.

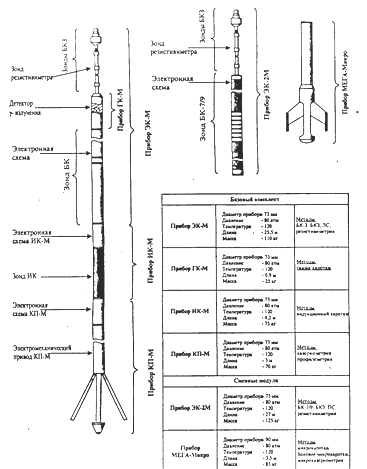

Аппаратурный комплекс МЕГА-Э
