Описание к ИЛn 72-060-99

Разработанный метод безрегулировочной сборки манометров и созданная производственная линия для безрегулировочной сборки манометров позволяют улучшить метрологические характеристики выпускаемых приборов с одновременным ростом производительности труда.

С точки зрения кинематики технический манометр представляет собой систему механических звеньев преобразующих избыточное давление внутри чувствительного элемента (манометрической пружины Бурдона) в поступательное движение свободного конца этой пружины, которое в свою очередь, при помощи тяги, кривошипно-шатунного (сектор на оси) и зубчатого (трибко-секторного) механизмов преобразуется в угол поворота стрелки.

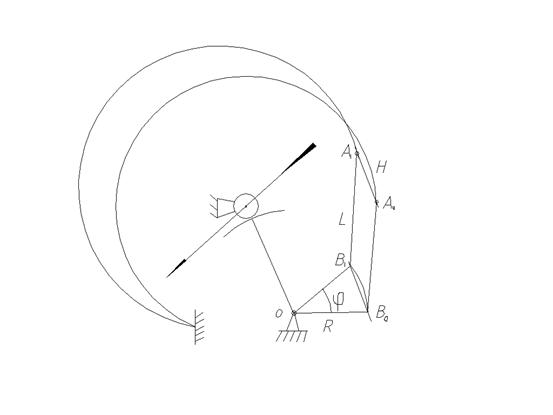

Кинематическая схема манометра.

Учитывая требования технологичности автоматизированного производства, представляется целесообразным применение тяги постоянной длины, автоматизированное определение длины кривошипа и сверление отверстия в хвостовике сектора по результатам измерения траектории перемещения наконечника пружины (хода пружины).

Угол поворота стрелки составляет 270 ⁰; угол поворота сектора

(1)

где k=z_тр./z_сект. - передаточный коэффициент трибо - секторного механизма, угол поворота сектора, _­z_тр.- число зубьев трибки,

Для того, чтобы угол поворота сектора оставался постоянным, необходимо вычислить длину кривошипа r в зависимости от хода пружины Н. В качестве предположения о взаимном расположении элементов отрегулированного механизма, вводится равенство длины хода пружины Н и хорды b ₀b ₁. В этом случае четырехуголник a ₀a ₁b ₁b ₀ является параллелограммом (см. рисунок 1).

Отсюда:

(2)

С использованием данной математической модели были разработаны алгоритмы и технические модули для безрегулировочной сборки манометров.

1. Модуль для сортировки манометрических пружин по ходу

2. Модуль прецизионного измерения хода пружины и сборки манометра.

Описание алгоритмов и модулей можно увеличить простым увеличением числа используемых измерительных приборов (измерителей хода) и исполнительных механизмов (станков).

Существующая производственная линия разработана для сборки узлов МП2-УУ2 диаметром 60 мм, но легко может быть перестроена на любой другой тип выпускаемых манометров.
