ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 68-027-99 |
|||
|
Наименование проекта Шаровая вибрационная установка для термообработки кеков |
|||
|
Назначение Установка предназначена для термообработки, сушки пастообразных материалов (кек) до влажности готового продукта 3,5% |
|||
|
Рекомендуемая область применения Обогащение свинцово-цинковых руд |
|||
|

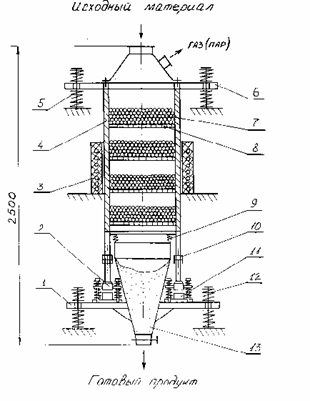

Описание № 68-027-99 Установка состоит из вибрационного каркаса 4 (см . рисунок) , жестко связанного с несущей рамой 6 , установленной на упругих элементах (пружинах) 5 . Каркас имеет колосниковые поды 8 , на которых свободно уложены в несколько рядов металлические шары 7 . В нижней части каркас через болтовое соединение 10 связан с якорями 2 электромагнитных вибраторов . Статоры 11 электромагнитных вибраторов закреплены на раме 1 , связанной с ванной для готового продукта 13 , и установленной на упругих элементах 12 Ванна 13 соединяется с каркасом 4 посредством упругого термостойкого уплотнения 9 . Исходный продукт , загружаемый через загрузочный патрубок , попадает на металлические шары , уложенные на верхнем колосниковом поде . Подвергаясь интенсивному вибрационному воздействию , материал проникает в зазоры между шарами и колосниками , постепенно пересыпаясь на нижние поды . Последовательно перемещаясь , материал подвергается тепловому воздействию со стороны шаров, нагреваемых электромагнитным индуктором 3 . Высушенный кек собирается в ванне для готового продукта и постепенно удаляется через разгрузочный патрубок . Широкий диапазон регулирования параметров вибрации позволяет подобрать наиболее оптимальный режим работы установки.
|
|||
|
Преимущества перед известными аналогами Установка позволяет улучшить структуру готового продукта, так как в процессе сушки он интенсивно истирается металлическими шарами. Использование шаров значительно увеличивает площадь теплообменной поверхности. |
|||
|
Стадия освоения Работа установки проверена в лабораторных условиях |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Улучшилось качество готовой продукции; оптимизация режима работы установки |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 18.08.1999 |
