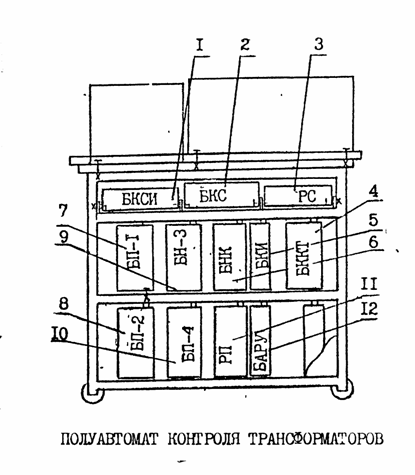

Полуавтомат состоит из следующих основных блоков: блока контроля сопротивления изоляции (БКСИ) 1 (см. рисунок), блока контроля сопротивления (БКС) 2, распределителя сигналов (РС) 3, блока контроля коэффициента трансформации (БККТ) 4, блока контроля индуктивности (БК4)5, блока наличия контакта (БНК)6, четырех блоков питания (БП-1) 7, (БП-2) 8, (БП-3) 9, (БП- 4) 10, распределителя (РП) 11, блока автоматической регулировки напряжения (БАРУ) 12.

Полуавтомат представляет собой устройство напольного типа. Корпус бескаркасной конструкции выполнен из листовой стали. Блоки быстросъемные, смонтированные в унифицированных кассетах. В корпус блоки вставляются по направляющим.

Полуавтомат работает по последовательно-параллельной схеме. Это означает, что часть параметров, правильность распайки выводов, сопротивление обмоток постоянному току, коэффициент трансформации, асимметрия и индуктивность первичной обмотки проверяют последовательно один за другим, а сопротивление изоляции - независимо от них.

Если испытуемый трансформатор не удовлетворяет требованиям по какому-либо параметру, то на табло высвечивается сигнал «Брак» и дальнейшие измерения прекращаются.

Полуавтомат может работать и в ручном режиме. В этом режиме контролируется любой параметр используемого трансформатора по выбору. Перестройка полуавтомата на контроль другого типономинала трансформатора осуществляется изменением значений на магазинах сопротивлений, сменой коммутационной колодки и установкой переключателей «трансформаторы» в соответствующие положения.
