ИННОВАЦИИ БИЗНЕСУ

Номер

77-070-99

Наименование проекта

Дробилка.

Назначение

Измельчение отходов термопластавтоматов до размеров, пригодных для переработки в червячных литьевых машинах.

Рекомендуемая область применения

Вторичная переработка пластмасс.

Описание

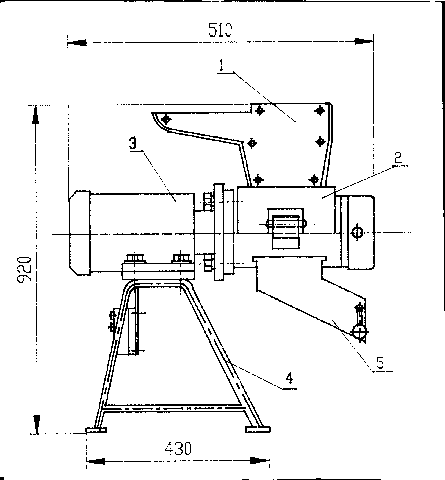

Дробилка включает в себя следующие основные узлы : приемник сварной конструкции 1 (см.рисунок) для загрузки отходов ; корпус измельчителя 2, который крепится к фланцу электродвигателя 3, установленного на подставке 4 ; лоток 5. В нижней части корпуса измельчителя устанавливается вращающийся ротор с ножами на 2-х радиальных подшипниках качения и неподвижные ножницы. Приемник соединен с корпусом измельчителя при помощи шарниров и откидного болта. Установка приемника на шарнирах дает возможность быстрого доступа к ротору с целью замены ножей и чистки решетки.

Работает дробилка следующим образом. В приемник через загрузочную воронку загружаются отходы, включается электродвигатель, подвижные ножи начинают вращаться. Отходы, попадая между вращающимися ножами ротора и неподвижными ножами, измельчаются. Максимальный размер измельченных частиц определяется диаметром отверстий в калибровочной решетке. Проваливаясь в отверстия калибровочной решетки, измельченные частицы попадают в лоток, а затем в тару.

Преимущества перед известными аналогами

Малогабаритна, может работать самостоятельно или входить в состав различных технологических линий.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономия материалов. Повышение производительности труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.10.1999
