Номер 54-167-99 |
|||
|
Наименование проекта Стенд для технологической вытяжки приводных цепей |
|||
|
Назначение Растяжка собранной цепи перед использованием ее в машине для обнаружения и устранения дефектов. |
|||
|
Рекомендуемая область применения Для испытания цепных передач на предприятиях по производству текстильных, сельскохозяйственных, транспортных и других машин. |
|||
|

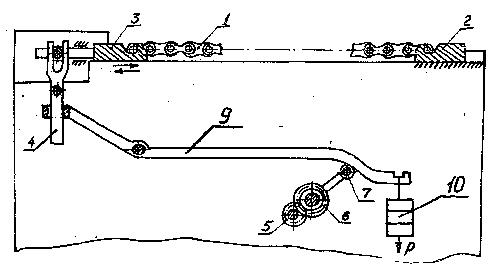

Описание Описание к ИЛ №54-167-99 Кинематическая схема стенда показана на рисунке. Используемая цепь 1 закрепляется шпильками в неподвижной колодке 2, укрепленной на станине и подвижной колодке 3. Усилие растяжки передается от груза Р через систему рычагов на качающуюся вилку 4, которая сообщает возвратно-поступательное движение колодке. Поднятие груза Р осуществляется от электродвигателя через редуктор, зубчатые колеса 5 и 6 и эксцентрично закрепленный на выходном валу редуктора ролик 7.При этом подвижная колодка движется вправо и позволяет закрепить цепь. После прохождения ролика под рычагом груз опускается, вилка, воспринимающая через систему рычагов 9 усилие от груза 10, перемещает колодку 3 влево, при этом осуществляется процесс растяжки цепи. В этот момент происходит последовательный процесс вытяжки или растяжки контактирующих поверхностей в соединениях втулка-пластина, валик-пластина и выравнивание деталей шарниров цепи.
Рис. Кинематическая схема стенда |
|||
|
Преимущества перед известными аналогами Данный стенд обеспечивает снятие монтажных напряжений приводных цепей. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Стенд обеспечивает получение стабильных результатов испытания приводных цепей. |
|||
|
Технико-экономический эффект Применение стенда позволяет повысить качество приводных цепей, точность их изготовления, которая влияет на правильность зацепления цепи со звездочкой в процессе эксплуатации. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 02.02.1999 |
