Инновации бизнесу. Стенд для испытания пружинно-кулачковых муфт

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

54-131-99

Наименование проекта

Стенд для испытания пружинно-кулачковых муфт

Назначение

Регулировка и определение предельно экспериментального момента срабатывания кулачковой муфты.

Рекомендуемая область применения

Ремонт и техническое обслуживание кулачковых муфт

Описание

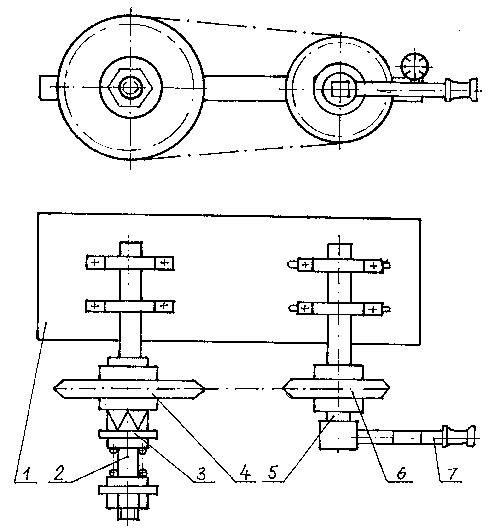

Стенд (см. рисунок) включает раму 1, на которой неподвижно закреплен вал 2. На валу на шлицах установлена пружинная полумуфта 3, кулачки которой входят в зацепление с кулачками ступицы звездочки 4, свободно посаженной на валу. На валу 5, установленном на раме в подшипниках скольжения, жестко посажена ведущая звездочка 6.

Вращающий момент передается кулачками трапецеидального профиля, прижимаемыми друг к другу одной центральной пружиной или несколькими, расположенными по окружности. Пружины устанавливаются с предварительным сжатием с таким расчетом, чтобы силы от сжатия были достаточны для передачи номинального вращающего момента.

При возрастании момента до предельного значения осевые составляющие усилий, действующих на кулачки, сжимают пружины, выводят кулачки из зацепления - муфта срабатывает, предохраняя привод от опасных перегрузок.

По индикаторной головке часового типа динамометрического ключа 7 фиксируется момент срабатывания муфты и по тарировочному графику определяется его численное значение. Экспериментальное значение момента срабатывания сравнивается с теоретическим и подсчитывается коэффициент точности включения муфты.
