Результат выполнения конструкторской разработки.

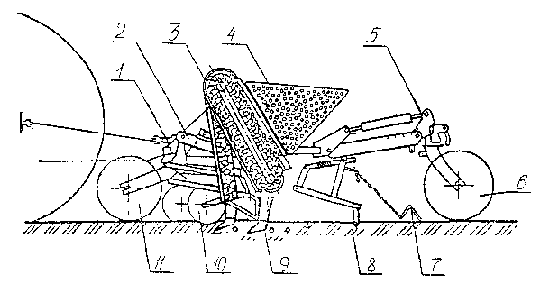

Сеялка состоит из рамы 2 (см. рис. 1), опирающейся на колеса 6 и 11, на которой установлен бункер 4, высевающие аппараты 3 транспортного типа, сошник 9 с копирующими колесами 10, загортачи 8, шлейфы 7, механизм передач 1, гидроцилиндр 5.

Для обеспечения ширины захвата 4,2 м на сеялке установлен 21 высевающий аппарат (по 7 шт. на каждую полосу). При этом обеспечивается ширина засеваемых полос - 90 см, а величина междурядий 50 см.

Для исключения сгруживания почвы на сеялке установлены анкерные сошники в два ряда (вместо прежнего одного). Расстояние между рядами сошников - 60 см, а расстояние между сошниками в одном ряду - 30 см.

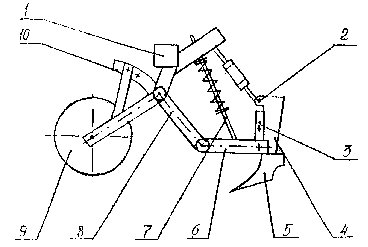

Анкерный сошник (рис. 2) состоит из стоики 3, механизма крепления 2, семяпровода 4, наральника 5, тяги 6, штанги 7, планки 8. Сошники соединены с опорно-копирующими колесами 9 посредством параллелограмных механизмов и образуют сошниковые группы, которые крепятся к брусу 1 с помощью стремянок. Глубина хода сошников регулируется изменением положения опорно-прикатывающих колес по высоте при помощи сектора 10.

Привод высевающих аппаратов сеялки осуществляется от вала отбора мощности трактора через карданный вал, редуктор и системы цепных передач. Норма высева устанавливается подбором рабочей скорости агрегата и скорости высевающих аппаратов.

Сеялка работает следующим образом. При движении агрегата высевающие аппараты сеялки своими вилками захватывают луковицы из питающего ковша бункера и подают в семяпроводы сошников. Затем луковицы попадают в борозды, образованные сошниками и заделываются загортачами. Поверхность поля разравнивается шлейфами и прикатывается катками.

Рис.2. Анкерный сошник сеялки СЛС-12С
