Описание к листку № 51-213-99

Орудия и рабочие органы для безотвальной обработки почвы получают распространение в агротехнических приемах возделывания различных сельскохозяйственных культур как средство влагосбережения в почве, улучшения структуры, водного и воздушного режимов и разуплотнения почвы (особенно когда рабочие органы внедряются в почвенные горизонты, залегающие ниже плужной подошвы), предотвращения или существенного снижения ветровой и водной эрозии почвы. Однако известные рабочие органы для безотвальной обработки почвы, в их числе широко распространенная стойка СибИМЭ, характеризуются повышенным тяговым сопротивлением и явно неприемлемой в современных условиях износостойкостью. Разработанный рабочий орган для рыхления почвы лишен этих недостатков.

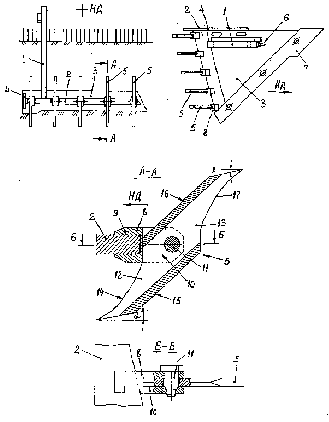

Рабочий орган включает стойку 1 (см. рисунок), на которой вверху предусмотрены захватные места для соединения с рамой почвообрабатывающего орудия. Внизу на стойке закреплен башмак 2 с лемехом 3 и полевой доской 4. На башмаке закреплено пять рыхлительных элементов 5. Стойка 1 и лемех 3 снабжены съемными рабочими лезвиями 6 и 7 соответственно. На тыльной стороне башмака 2 установлены кронштейны 8 с пазами 9 и 10 и опорными площадками. С помощью паза 9 и сварки каждый кронштейн 8 жестко крепится к башмаку 2. В одной из проушин паза 10 выполнено гладкое отверстие, в другой - резьбовое соосное отверстие. В этом пазу посредством оси-болта 11 установлен рыхлящий элемент 5, который дополнительно контактирует с опорной площадкой. Рыхлящие элементы выполнены в виде нижней 12 и верхней 13 инверсионно симметричных относительно центра оси 11 половин. Каждый рыхлящий элемент выполнен так, что в расположенной ниже лемеха половине рабочей частью является криволинейно выдвинутый в направлении движения резец 14 с задним углом a и лезвием 15 на противоположной стороне. В расположенной выше лемеха половине рабочей частью является прямолинейно удаляющееся лезвие 16 с аналогичным резцом 17 на ее противоположной стороне и с задним углом b. Лезвия 15 и 16 параллельны между собой; это означает, что рыхлительные элементы 5 могут быть изготовлены из стальной полосы, ширина которой равна расстоянию между лезвиями. Предусмотрена возможность переустановки рыхлящих элементов на осях 11, после чего место резца 14 нижней половины 12 занимает резец 17 верхней половины 13; соответственно меняются местами лезвия 15 и 16.

При безотвальной обработке почвы стойка 1 своим лезвием 6 образует в почве вертикальную щель. Башмак 2, лемех 3 с лезвием 7 и частично полевая доска 4 осуществляют рыхление почвы в пахотном горизонте и выполняют подрезание пласта почвы на этой отметке, а также рыхление почвы несколько выше. Наряду с этим рыхлительные элементы 5 своими нижней 12 и верхней 13 половинами проводят дополнительную обработку почвы ниже плужной подошвы (ниже лезвия 7 лемеха 3) и выше этой отметки. Ниже плужной подошвы элементы 5 производят в основном поделку щелей, благодаря чему в нижних горизонтах накапливается почвенная влага, и корневая система растений проникает глубже. Выше плужной подошвы рыхлительные элементы 5 осуществляют дополнительную деформацию пласта почвы в направлении снизу вверх, крошение почвенных агрегатов и крупных комьев, рыхление верхнего стерневого слоя вместе с корневыми остатками. Вследствие этого улучшается водно-воздушный режим почвы, создаются более благоприятные условия для развития растений.

В процессе работы наиболее интенсивно изнашивается резец 14. Для повышения износостойкости рабочего органа производится замена частей ниже и выше лемеха путем переустановки рыхлительных элементов 5 на осях 11. Только замена (переустановка) рабочих частей повышает срок службы рабочего органа в два раза. Повышение износостойкости способствует также геометрия резцов и лезвий 14-17, при этом достигается и снижение тягового сопротивления рабочего органа. В итоге рабочий орган обеспечивает современные агротехнические приемы безотвальной обработки почвы, при этом его износостойкость существенно повышается при снижении тягового сопротивления.
