Описание к листку № 51-208-99

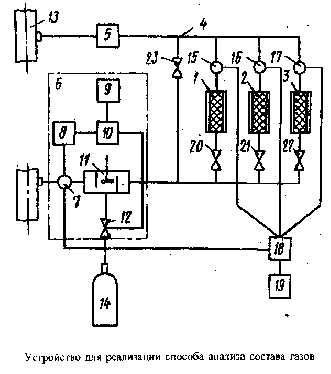

Устройство для реализации способа анализа состава газов содержит поглотительные сосуды 1-3 (см. рисунок), соединенные газовой линией 4 в виде гребенки с побудителем 5 расхода газовой пробы. Калибратор 6 установлен со стороны входов поглотительных сосудов 1-3 и включает измеритель 7 калибруемого компонента газовой смеси, преобразователь 8 сигнала, задатчик 9 концентрации калибруемого компонента, регулирующий блок 10 подачи нейтрального газа в камеру 11 смешения и регулируемый клапан 12. Камера 11 смешения связана с газоотводом 13, а через регулируемый клапан 12 - с баллоном 14 нейтрального газа. На выходах поглотительных сосудов 1-3 установлены измерители 15-17 концентрации калибруемого компонента газовой смеси. Выходы измерителей 15-17 через вычислительное устройство 18 соединены с входами многоточечного регистратора 19. На газовой линии 4 установлены вентили 20-23 для регулировки расхода пробы газа. В качестве измерителя 7, 15-17 калибруемого компонента может быть применена гальваническая ячейка на твердом электролите с кислородной проводимостью.

Способ осуществляется следующим образом. Анализируемую смесь газов отбирают из газоотвода 13 побудителем 5 расхода и направляют по газовой линии 4 в камеру 11 смешения и далее в поглотительные сосуды 1-3. Кроме анализируемого газа в камеру смешения подают из баллона 14 нейтральный газ, где и производят разбавление газовой смеси и калибровку одного из компонентов с помощью калибратора 6. Для этого в последнем на задатчике 9 устанавливают, а в вычислительное устройство 18 вводят заданное значение концентрации калибруемого компонента, после чего включают регулирующий блок 10, вычислительное устройство 18 и регистратор 19 в работу. При несоответствии сигналов задатчика 9 и измерителя 7 калибруемого компонента, регулирующий блок 10, воздействуя на регулируемый клапан 12, приводит в соответствие задающую концентрацию калибруемого компонента с его фактическим значением путем напуска необходимого количества нейтрального газа. Откалиброванная таким образом и равномерно распределенная вентилями 20-23 газовая смесь поступает на все входы поглотительных сосудов 1-3. Проходя через абсорбенты, газовая смесь теряет те компоненты газа, которые поглощаются в процессе химического и физического взаимодействия с абсорбентом, в результате чего концентрация калибруемого компонента изменяется. Изменения концентрации калибруемого компонента в виде сигналов, снимаемых с измерителей 15-17, подаются на вычислительное устройство 18, куда также поступает сигнал с измерителя 7 о величине концентрации калибруемого компонента до разбавления газовой смеси.
