Описание к листку № 51-203-99

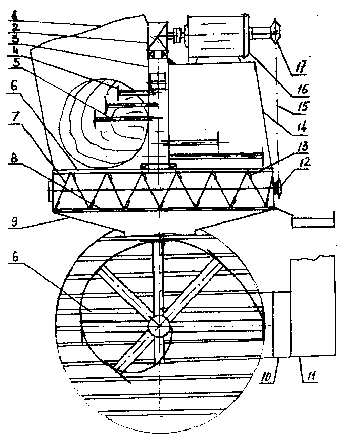

Измельчитель выполняется в стационарном варианте с приводом от электродвигателя (см. рисунок) и в мобильном с навеской на трактор и приводом от вала отбора мощности. Измельчитель-разделитель состоит из сварного питающего бункера 1, в задней части которого установлен конический редуктор 2 привода вала 3 ножевого барабана. Ножевой барабан имеет ножи вертикальной 4 и горизонтальной 5 резки. Длина ножей горизонтальной резки и соответственно радиус установки вертикальных ножей изменяются по винтовой линии. Под ножевым барабаном предусмотрено подбарабанье 6, которое сопрягается скатными боковинами с протирочным шнеком 7. Нижняя часть шнека выполнена в виде решетки 8, под которой установлены скатные плоскости 9 для сбора сока и семян. В конце протирочного шнека смонтирован скатный лоток 10 для мякоти, который соединен с транспортером 11 мякоти. На валу протирочного шнека установлена приводная звездочка 12, а наружная кромка витков имеет эластичное покрытие 13. Задняя часть ножевого барабана закрыта кожухом 14. Цепная передача 15 осуществляет привод от электродвигателя 16, на котором установлена звездочка 17.

Измельчитель-разделитель плодов работает следующим образом. Предварительно подготовленные плоды подаются вручную (или транспортером) в питающий бункер. При вращении ножевой барабан разрезает плоды на доли размером 4-5 см, причем воздействие на плод производится сначала короткими ножами, затем длинными, т.е. ударная нагрузка на привод отсутствует, а фрикционный состав измельченных долек будет равномерным. Измельченная масса плодов проходит в зазор между прутками подбарабанья, которое обеспечивает частичное отделение семян и сока от мякоти. Окончательное отделение семян от мякоти производится протирочным шнеком, который воздействует на измельченную массу, отделяет семена и проталкивает их через решетчатое днище шнека. Семена с мезгой и соком по скатным плоскостям подаются на дальнейшую переработку. Измельченная мякоть плодов по скатному лотку поступает на транспортер мякоти и используется на корм скоту или для дальнейшей переработки.
