Описание к листку № 51-199-99

Известны червячные зуборезные фрезы (ГОСТ 9324-80), режущие зубья которых расположены по винтовой линии, имеют одинаковый профиль, размеры и геометрические параметры. Эти фрезы имеют низкую стойкость, следовательно, малопроизводительны. Существенным их недостатком, ограничивающим стойкость, являются малые задние углы, увеличение которых при радиальном затыловании невозможно из-за технологических ограничений.

Предлагаемая конструкция сборной червячной фрезы создает технологические условия для получения увеличенных задних углов при радиальном затыловании. Это достигается тем, что у сборной червячной фрезы зубья стандартного профиля, чередующиеся через один с режущими зубьями, завышенными и уменьшенными по толщине, имеющими максимальный передний угол, режущие зубья стандартного профиля выполнены за одно целое с корпусом фрезы, а режущие зубья завышенные и уменьшенные по толщине, имеющие передний угол, выполнены на цельных зубчатых рейках. Такая конструкция фрезы позволяет осуществлять раздельное затылование режущих зубьев, выполненных за одно целое с корпусом фрезы и режущих зубьев, выполненных на цельных зубчатых рейках. Раздельное затылование позволяет увеличить задние углы на вершине и, соответственно, боковые.

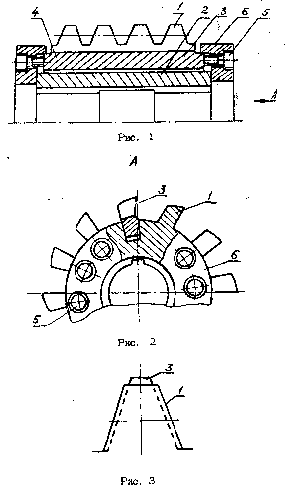

Предлагаемая фреза имеет четное число стружечных канавок и содержит режущие зубья 1 (см. рисунок), выполненные за одно целое с корпусом фрезы 2, режущие зубья 3, выполненные на цельных зубчатых рейках 4, установленных и закрепленных в кольцах 6, роль крепежных элментов могут выполнять кольца. Режущие зубья, выполненные за одно целое с корпусом, имеющие стандартный профиль, шлифуются на шлифовально-затыловочных станках до установки в корпус цельных зубчатых реек. Это позволяет увеличить углы и длину шлифовального участка задних поверхностей зуба за счет увеличения величины затылования. Режущие зубья цельных зубчатых реек затылуются в отдельном технологическом корпусе.
