Описание к листку № 51-195-99

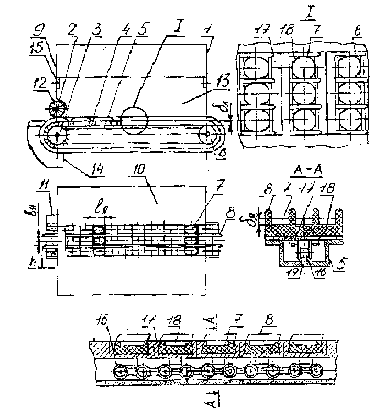

Высевающий аппарат состоит из семенного ящика 1 (см. рисунок), мягкого отражателя 2, приводной звездочки 3, высевающего транспортера 4, поддона 5, натяжной звездочки 6, ячеек индивидуального отбора 7, активных направляющих 8, вертикальных боковин 9 семенного ящика, параболических боковин 10 семенного ящика, привода 11 высевающего транспортера 4, поддона 5, натяжной звездочки 6, ячеек индивидуального отбора 7, активных направляющих 8, вертикальных боковин 9 семенного ящика, параболических боковин 10 семенного ящика, привода 11 высевающего транспортера, дополнительных боковин 12, мягкого отражателя 13, семяпровода 14, ушек 15 крепления дополнительных боковин втулочно-роликовой цепи 16, пластин для вставок 17, вставок 18, опорного выступа цепи 19. Семенной ящик представляет собой сварную конструкцию, которая крепится на раме высевающего транспортера и может регулироваться по высоте в зависимости от размеров семян высеваемой культуры. Козырек служит для размещения под ним мягкого отражателя и предотвращает воздействие на отражатель верхних слоев семян. Высевающий транспортер состоит из двух звездочек, втулочно-роликовой цепи, к специальным звеньям которой закреплены пластины, имеющие пазы для установки вставок с ячейками. Эти ячейки индивидуального отбора с активными направляющими. Размеры ячеек соответствуют размерам семян высеваемой культуры. Размеры пластин обеспечивают установку вставок с ячейками, рассчитанными на высев самых крупных семян сельскохозяйственных культур, например тыквы, фасоли. Регулировка высевающего аппарата на высев необходимой культуры заключается в замене вставок с ячейками, имеющими размеры и форму семян высеваемой культуры, а число семян в гнезде определяется технологией посева.

Высевающий аппарат работает следующим образом. Дополнительные боковины устанавливаются на высев необходимого числа семян в гнездо, а на приводе подбирается соответствующее передаточное отношение, обеспечивающее заданное расстояние между гнездами. После выполнения подготовительных операций семенной ящик заполняется семенами соответствующей культуры и начинается посев. При вращении приводной звездочки пластины с ячейками движутся под слоем семян. Активные направляющие разрезают нижний слой семян и ориентируют их над ячейками вдоль большой оси. Сориентированное семя под действием собственного веса и давления верхних слоев семян западает в ячейку. При подходе заполненных ячеек к активному отражателю, который вращается навстречу движущейся ленте, излишние семена удаляются отражателем из ячеек без травмирования. При выходе ячеек из семенного ящика семена выпадают в семяпровод под действием собственного веса.
