Описание к листку № 51-181-99

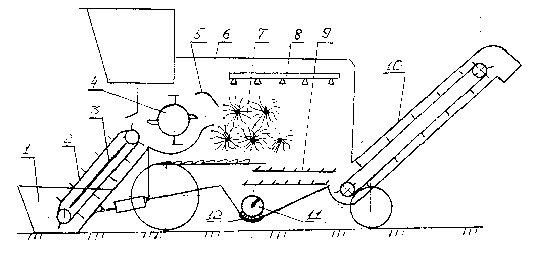

В качестве базы используется зерноуборочный комбайн СК-5 «Нива». Комбайн состоит из загрузочного устройства, которое включает бункер-накопитель 1 (см. рисунок), служащий для приема плодов, выгружаемых из транспортных средств, доставляющих плоды с поля. У задней стенки бункера смонтирован подающий транспортер 2, который имеет днище 3 для поддержки плодов. Вместо молотильного барабана в камере установлен измельчающий барабан 4 со сплошной декой 6. За основу взят барабан комбайна СК-5, но вместо бичей на нем поочередно установлены два типа ножей - радиальные и поперечные. За барабаном установлен регулируемый отбойный щиток 5. За измельчающим барабаном смонтирован щеточный выделитель 7, который состоит из пяти щеток, установленных в два ряда друг над другом. Рабочим элементом щетки является полиэтиленовый пруток диаметром 4 мм. Над щеточным выделителем предусмотрено душевое устройство 8, а под выделителем установлен грохот 9. В конце грохота смонтирован отгрузочный транспортер 10 для корки, мякоти и мезги. Под грохотом предусмотрен шнек 11, который обеспечивает транспортировку семян и отделение их от мезги. Шнек семян имеет решетчатое днище 12.

Комбайн работает следующим образом. Плоды из бункера-накопителя захватываются транспортером и подаются к измельчающему барабану. Для надежного захвата и перемещения плодов цепи транспортера подняты над днищем и движутся по специальным направляющим. Измельчающий барабан, вращаясь против часовой стрелки, радиальными ножами, установленными с шагом 10 см, надрезает плоды на глубину 6-8 см, а следом идущий поперечный нож отрезает от плода куски, которые барабаном по деке подаются к выделителю. Отбойный щиток направляет куски в зазор между щеточными выделителями. Щеточные барабаны, вращаясь навстречу друг другу - нижние по часовой стрелке, а верхние - против, захватывают куски плода и перемещают их от одного барабана к другому. При этом происходит отделение семян от мякоти. После выхода из выделителя семена и корка поступает на грохот, где семена проходят через решета и попадают на шнек семян, а корка и мякоть поступают по лотку к отгрузочному транспортеру. Для улучшения процесса отделения семян на щеточные барабаны и решета грохота подается вода из душевого устройства. Шнек семян, перемещая семена вправо к элеватору, одновременно осуществляет их протирку, в результате чего от семян отделяются остатки мякоти и вместе с водой проходят через решета шнека.
