Описание к листку № 51-179-99

На этапе разработки новой конструкции какого-либо узла или устройства, являющегося составной частью машины, иногда приходится выбирать одно из нескольких вариантов. Причем из нескольких устройств, близких по принципу действия и конструкции, бывает довольно трудно выбрать самое эффективное и в то же время простое и дешевое. Это, как правило, показывают испытания этих устройств.

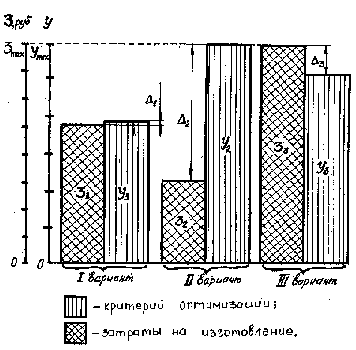

Предлагается при испытании несколько вариантов конструкций, с целью выявления наиболее эффективной, использовать графический метод, суть которого заключается в построении столбцовых диаграмм, по два столбца для каждого варианта конструкции. Один столбец показывает затраты на изготовление (З _i), другой - критерий оптимизации (у _i). При этом обязательны условия: критерий оптимизации должен быть один и тот же для всех испытуемых конструкций, и наибольшие полученные значения критерия оптимизации (у _max) и затрат на изготовление (З _max) должны находиться на одной линии по оси ординат. Наиболее эффективная конструкция будет иметь наибольшее значение обобщенного показателя эффективности конструкции

_i=У _уi-У _зi, (мм)

Для различных конструкций и в зависимости от выбранного критерия оптимизации значения могут быть разными. Самый же идеальный случай, когда >0. Если критерий оптимизации у принимает отрицательные значения, то при определении эффективности конструкции графическим методом, следует брать его абсолютную величину (/у/).
