Описание к листку № 51-171-99

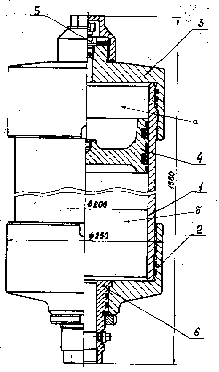

Цилиндрический ПГА поршневого типа содержит корпус 1 (см. рисунок), нижнюю 2 и верхнюю 3 крышки, закрепленные на корпусе с помощью резьбы, и плавающий поршень 4 (разделитель сред). Для зарядки ПГА сжатым газом (техническим азотом) предусмотрено зарядное устройство 5. Плавающий поршень разделяет корпус ПГА на две полости: верхнюю «а» - пневматическую и нижнюю «б» - гидравлическую; последняя связана с гидросистемой, через нее производится как зарядка (закачка жидкости под давлением), так и разрядка ПГА. Для этих целей в нижней крышке 2 смонтирован стакан 6, на конце которого выполнена резьба для соединения с гидросистемой; в стакане предусмотрена также дренажная пробка для стравливания жидкости (при необходимости) и выпуска воздуха в случае его попадания из гидросистемы. В соответствии с Правилами Госгортехнадзора на ПГА или в непосредственной близости от него (на месте монтажа) устанавливается запорная арматура (вентиль и т.д.) и измерительная аппаратура - обычго электроконтактный манометр, связанный с пневматической полостью и отключающий насос после завершения зарядки. Корпус и крышки ПГА изготавливаются из высоколегированных высокопрочных сталей типа 38ХЗМФА и 38Х2Н2МА с объемной закалкой до механической обработки для получения высоких механических свойств: _т=950 МПа и _в=1150 МПа при удовлетворительной ударной вязкости. Внутреннюю поверхность корпуса 1 хромируют и полируют, наружные посадочные пояски и резьбу корпуса - кадмируют, качество металла проверяют методом магнитно-порошковой дефектоскопии. Благодаря этому стенки корпуса и масса ПГА являются минимальными. Между плавающим поршнем 4 и корпусом ПГА предусмотрено сдублированное манжетное уплотнение двустороннего действия; уплотнения предусмотрены и в неподвижных соединениях деталей. Заготовка плавающего поршня может быть изготовлена методом литья из стали или из алюминиевого сплава.

Разработана модификация ПГА вместимостью 20 дм ³, что достигается соответствующим уменьшением длины корпуса 1. При предварительной зарядке ПГА через зарядное устройство 5 от баллона подают сжаты газ, доводя давление Р ₀ в пневматической полости «а» до 10,0-10,5 МПа; в этом случае плавающий поршень 4 опускается в крайнее нижнее положение. Окончательную зарядку ПГА осуществляют закачкой жидкости в гидравлическую полость «б» через стакан 6, доводя давление до рабочего Р ₁=25 МПа, при этом газ в своей полости «а» сжимается, а поршень 4 поднимается вверх, занимая промежуточное положение. При изготовлении ПГА, затем периодически в процессе эксплуатации давление доводят до пробного (испытательного) Р _пр=1,5Р ₁=37,5 МПа. При разрядке ПГА - выпуске жидкости через стакан 6 давление падает, полная разрядка происходит, когда жидкость полностью истекает, поршень 4 опускается в крайнее нижнее положение, а давление в пневматической полости «а» становится первоначальным Р ₀.
