Описание к листку № 51-170-99

Для междурядной культивации пропашных культур, посеянных широкорядным способом, применяются рабочие органы в виде стрельчатых лап. Для сплошной обработки паров находят применение широкозахватные плоскорежущие лапы. Основными недостатками серийных рабочих органов культиваторов являются их низкая износостойкость и повышенное тяговое сопротивление. Для повышения срока службы лап их рабочие лезвия зачастую наплавляют сормайтом. Однако сормайт практически не обрабатывается, что приводит к неровностям и рванинам в нплавке, следствием чего является выкрашивание наплавки, возрастание тягового сопротивления, наволакивание на лапу сорняков. Разработаны перспективные рабочие органы культиваторов, которые характеризуются скачкообразным повышением износостойкости, снижением тягового сопротивления и удельной металлоемкости.

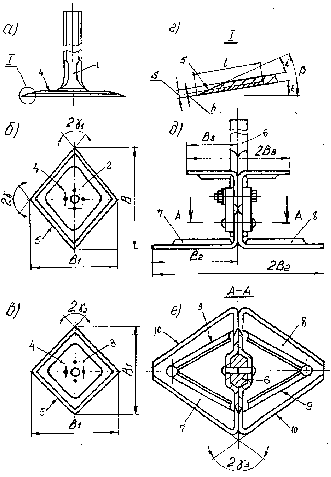

Рабочие органы разработаны в двух модификациях. В одной из модификаций (патент № 2092991 РФ) основу рабочего органа составляют стойка 1 и плоскорежущая лапа, имеющая форму ромба 2 или квадрата 3 (рис. а-г). Лапы 2 и 3 имеют быстроразборное соединение со стойкой, в центре лап предусмотрена выпуклость 4, которая сообщает «ромбу» и «квадрату» повышенную жесткость при ограниченной толщине лапы; в поднутрении выпуклости «прячутся» элементы крепления к стойке 1. Главной особенностью лап является наличие рабочего лезвия 5 по периметру как ромба, так и квадрата. Каждая сторона ромба (квадрата) имеет небольшой задний угол Є (рис. г), а непосредственно лезвие имеет скос с углом заточки i и угол резания . Вся лапа проходит объемную термообработку. Дополнительно к этому рабочая площадка шириной по периметру нижней плоскости лапы подвергается дополнительному термическому упрочнению токами высокой частоты на глубину h=0,8-1,5 мм или лазерной обработке на глубину 0,5-0,8 мм. Благодаря этому рабочие лезвия становятся самозатачивающимися. В ромбовидной лапе углы раствора (атаки) 2 ₁<2>. При междурядной обработке желательно движение с углом атаки 2 ₁=70-75°, при этом ширина захвата лапы будет В ₁270 мм. При сплошной культивации паров можно двигаться с углом атаки 2 =105-110° при ширине захвата В. По мере износа двух смежных рабочих лезвий 5 лапа на стойке или стойка вместе с лапой переустанавливается на раме орудия на 180°, и в работу вступают два других лезвия. Квадратную лапу 3 целесообразно использовать на легких почвах с переустановкой по мере износа двух смежных рабочих лезвий.
