Номер

50-102-99

Наименование проекта

Приспособление для измерения износа плоскости уплотняющего торца корпуса форсунки

Назначение

При ремонте топливной аппаратуры машинотракторного парка

Рекомендуемая область применения

Специализированные и ремонтные мастерские сельскохозяйственных предприятий

Описание

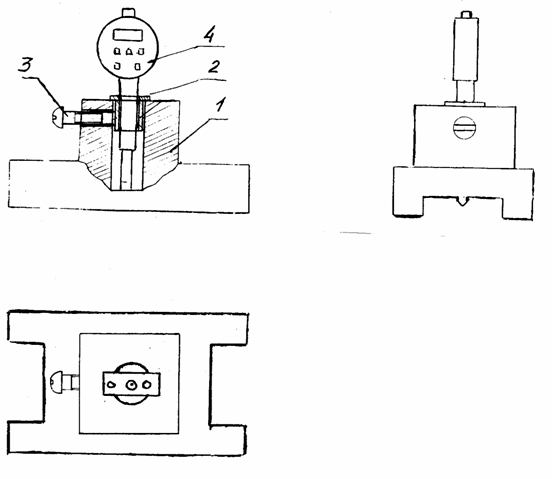

Приспособление, используемое для определения износа уплотняющего торца корпуса форсунки от удара заплечников иглы распылителя, состоит (см. рисунок) из корпуса 1, втулки 2, винта 3 и индикаторной головки 4. Имеющиеся на корпусе пазы позволяют наблюдать за перемещением стержня измерительного прибора по выбранной поверхности. Индикаторную головку устанавливают в разрезную втулку и закрепляют винтом так, чтобы натяг стержня превышал величину предполагаемого измерения в несколько раз. Для проведения измерения корпус должен находиться вертикально закрепленным. Основание салазок приспособления с индикаторной головкой устанавливается на измеряемую поверхность. Обнуляются показания на табло индикаторной головки. Перемещая приспособление по изношенной поверхности снимаются показания.

Данное измерительное приспособление можно использовать в сочетании с индикаторными головками различных типов, имеющих цену деления не превышающую 0,001 мм.

Предлагаемое приспособление позволяет с точностью применяемых измерительных приборов оценивать состояние уплотняющего торца корпуса форсунки.

Приспособление для измерения износа плоскости
