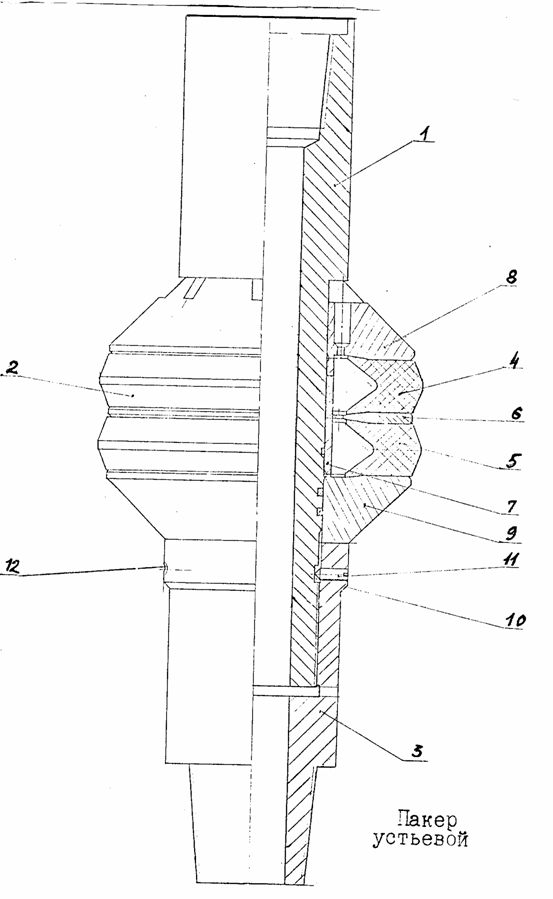

Пакер (см. рисунок) состоит из корпуса 1, узла уплотнения 2 и хвостовика 3. Узел уплотнения состоит двух радиальных манжет 4, 5 с воротничками конического сечения и пологими наружными фасками для ввода пакера в устье скважины, разделенных шайбой 6 со скосами, геометрически соответствующими поверхности воротников манжет, установленных на корпусе концентрично оси пакера, и снабженной каналами подачи жидкости из верхней манжеты 4 в нижнюю 5, а также распорной втулки 7, предназначенной для ограничения степени сжатия манжет 4, 5, и двух упоров - стабилизаторов 8, 9. Шайба 6 и верхний упор - стабилизатор 8 снабжены каналами для доступа рабочей жидкости в полости, образующиеся между манжетами 4, 5 и распорной втулкой 10.

Корпус выполнен в виде полого цилиндра с головкой и снабжен внутренней резьбой для присоединения к ниппельной части бурильной трубы и наружной резьбой для присоединения хвостовика. Корпус также имеет кольцевую проточку для фиксации хвостовика стопорными винтами 11 с целью предотвращения его отворота.

Хвостовик выполнен в виде полого цилиндра, снабженного в верхней части внутренней резьбой для присоединения к корпусу пакера, а в нижней части - наружной резьбой для присоединения к бурильным трубам. Хвостовик снабжен кольцевым рядом радиально расположенных сквозных отверстий 12 с резьбой для установки стопорных винтов.

Операция опрессовки осуществляется следующим образом.

Пакер в собранном виде спускают в скважину на колонне бурильных труб на требуемую глубину. Затем, закачивая опрессовочную жидкость, создают давление в затрубном пространстве. Жидкость, попадая через каналы в верхнем упоре - стабилизаторе и разделительной шайбе, заполняет полости манжет, заставляя их деформироваться и «надуваться». Манжеты перекрывают полость обсадной трубы, герметизируя зону опрессовки. При этом степень герметизации прямо пропорциональна давлению нагнетания опрессовочной жидкости в затрубное пространство. Технология опрессовки - штатная, согласно утвержденной инструкции.

Для извлечения пакера прекращают подачу опрессовочной жидкости и сбрасывают давление. При этом манжеты принимают первоначальную форму. Пакер извлекается из скважины.
