В системах местной вентиляции прессовых отделений укрываются только конвейеры и прессы, а местный отсос от рабочего стола не укрывается из-за затруднений с обслуживанием данного оборудования.

Предложено непосредственно на конвейере в местах рабочих столов монтировать панели равномерного всасывания с брезентовым ограждением рабочих мест и воздуховоды с душирующими приточными патрубками, а по всей длине конвейера в вытяжных воздуховодах предусмотреть отверстия с движками.

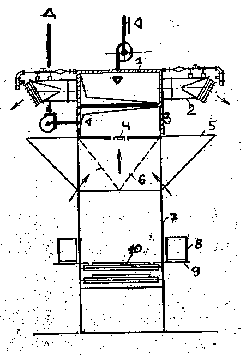

Укрытие-отсос состоит из поддерживающей конструкции 7 (см.рисунок), панелей равномерного всасывания 6, брезентового ограждения 5, отверстий с движками 4, вытяжного воздуховода 3, приточного 1, душирующих патрубков 2. С рабочих столов 9 на конвейер 10 подаются моноблоки 8. Для создания оптимального спектра всасывания рабочее место у стола 9 ограждено брезентом 5. Теплота и газы, выделяющиеся при остывании изделий (моноблоков), удаляются через панель равномерного всасывания 6 в вытяжную систему воздуховодов 3. По всей длине конвейера 10 для дальнейшей локализации теплоты и газов от движущихся изделий в вытяжном воздуховоде 3 выполнены отверстия с движками 4. Приточный воздух подается непосредственно на рабочие места из воздуховода 1 через душирующие патрубки 2.

Такой вариант расположения воздуховодов позволяет снизить расход теплоты в холодный период года за счет подогрева воздуха в приточном воздуховоде теплотой удаляемого воздуха.
