Номер 42-066-99 |
|||
|
Наименование проекта Универсальный штамп для радиусной отрезки деталей |
|||
|
Назначение Для радиусной отрезки джеталей из полос длиной 80-800, шириной 30-100, толщиной 10-16 мм. |
|||
|
Рекомендуемая область применения Машиностроение |
|||
|

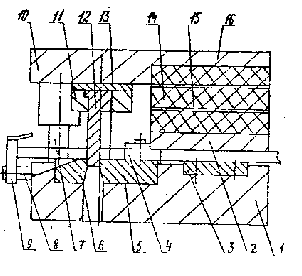

Описание Штамп (см. рисунок) состоит из нижней плиты 1, на которой смонтированы ножи 5и 6, подставка 3 с роликом, ролик 4, упор 9 и штанга 8, по которым регулируется длина отрезаемой детали. Имеется верхняя плита 16, к которой через подкладную плитку 13 и державку 11 прикреплен нож 12. Для предотвращения отскока полосы в конструкции штампа предусмотрен прижим 2 на резиновом буфере 14,15, имеющем значительное усилие. Для обеспечения точности отрезки деталей штамп снабжен колонками 7 и втулками 10. Работа штампа заключается в следующем. В процессе изготовления деталей полосу продвигают в рабочую зону на 10-15 мм и отрубают конец полосы по радиусу. Затем до упора и отрубают деталь.
Переналадку штампа по ширине осуществляют с помощью роликов, по длине - с помощью упора, по толщине и радиусу - с помощью нижних и верхних ножей. Универсальный штамп для радиусной отрезки деталей. |
|||
|
Преимущества перед известными аналогами Возможность изготовления деталей различных габаритов с радиусом 50-150мм |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Стабильны |
|||
|
Технико-экономический эффект Снизилась себестоимость изготовления деталей подобного типа. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 06.12.1999 |
