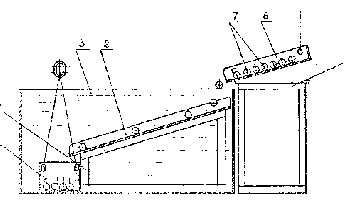

Установка (см. рисунок) состоит из закалочной ванны 1 с водой, установленного в ней наклонного транспортирующего желоба 2 с рамой 3, отводящего желоба 4, бункера 5 для сбора шаров, установленного под отводящим желобом, разгрузочного стола 6 и подающего лотка 7.

Работа установки заключается в следующем. Бункер для сбора шаров с помощью крана устанавливают на дно закалочной ванны и перемещают к транспортирующему желобу до упора 8, при этом отводящий желоб располагается над бункером. Подающий лоток с нагретым до температуры закалки шарами 9 с помощью крана устанавливается на разгрузочный стол 6. Отцепляют грузозахватное приспособление со стороны ванны и плавно кантуют подающий лоток. Нагретые шары постепенно пересыпаются в воду на наклонный транспортирующий желоб, перекатываясь по нему, закаляются и поступают в бункер для сбора шаров. После пересыпания и закалки всех шаров, бункер извлекают из ванны, и шары подвергают отпуску.

Установка для закалки мелющих шаров.
