Номер

35-069-99

Наименование проекта

Грузозахватное устройство для листового материала

Назначение

Для захвата, подъема и транспортирования листового материала на "ребро" грузоподъемными механизмами.

Рекомендуемая область применения

Предприятия машиностроения, транспорта, деревообрабатывающей промышленности.

Описание

Грузоподъемное устройство (см. рисунок) состоит из захвата 1, представляющего собой скобу с накладной опорой, рычага 2, шарнирно соединенных на оси 3. Рычаг имеет рабочую поверхность в виде эксцентрика с рифлениями и через овоидное звено 4 соединяется цепью 5 с навесным кольцом 6.

При подъеме и транспортировке листового материала в горизонтальном положении лист стропят четырьмя захватами. При подъеме и транспортировании листа в вертикальном положении (на «ребро») лист стропят двумя захватами. Зажим транспортируемых листов осуществляется рычагом с эксцентрической рабочей поверхностью от собственного веса материала.

Устройство просто по конструкции, удобно и надежно в эксплуатации, сокращает время на транспортные и установочные операции.

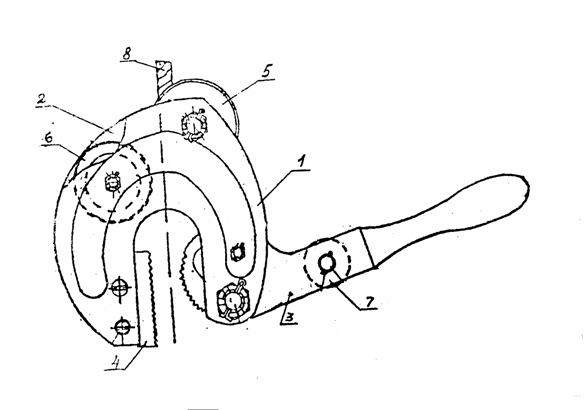

Рис. ОБЩИЙ ВИД ГРУЗОЗАХВАТНОГО УСТРОЙСТВА





Преимущества перед известными аналогами

Аналоги не известны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости, повышение производительности труда.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

16.06.1999
