Номер

31-018-99

Наименование проекта

Барабан для выбивки оболочкового литья

Назначение

Выбивка оболочковых форм в литейном производстве точного литья по выплавляемым моделям.

Рекомендуемая область применения

Литейные цехи машино- и приборостроительных предприятий.

Описание

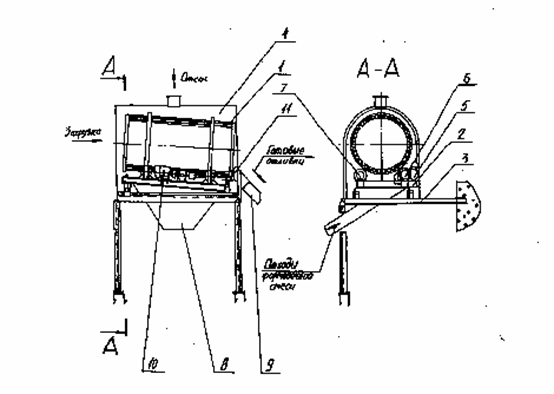

Барабан (см. рисунок) состоит из барабана 1, площадки 2 для размещения барабана и его привода, рамы 3, звуко-, пылеизолирующего кожуха 4 с патрубком для отсоса запыленного воздуха, привода 5, приводных 6 и холостых 7 роликов, лотка 8 для сбора и удаления отходов формовочной смеси, течки 9 для приема отливок, электрооборудования 10.

Барабан сваривается из прутков диаметром 20 мм, шагом 45 мм, устанавливаемых в кольцах. Привод, состоящий из электродвигателя 4А90l4У3 и редуктора Ц 2У-100-16-23-У3, приводит барабан во вращение с помощью двух приводных роликов. С противоположной стороны барабан опирается на два холостых ролика. С помощью регулировочного устройства 11 угол наклона оси барабана может изменяться. Соответственно меняется и время пребывания формы в барабане, производительность барабана и степень очистки форм от оболочек.
