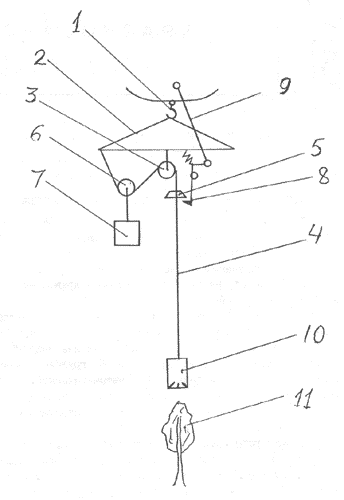

На рисунке представлена схема устройства во взведенном положении. На грузовой крюк вертолета 1 навешена траверса 2, на которой закреплены блок 3 и подпружиненная защелка 8. Для управления защелкой служит поводок 9. На грузовом канате 4 закреплен механический захват 10 с автоматической прицепкой и отцепкой груза. В верхней части грузового каната закреплена бобышка холостого хода 5 и установлен плавающий блок 6 с противовесом 7.

Работает устройство следующим образом. При наведении захвата на дерево 11 бортоператор отводит поводком защелку и расфиксирует бобышку. Захват под действием силы тяжести устремляется вниз и входит в крону дерева на глубину, ограниченную ходом плавающего блока. Плавающий блок с противовесом поднимается в верхнее положение. После отделения дерева от корня его транспортируют одним из известных способов на приемную площадку. При опускании дерева на грунт и наклона его на некоторый угол захват автоматически освобождает дерево. При дальнейшем снижении вертолета захват опирается на грунт и натяжение в грузовом канате ослабевает. В результате плавающий блок под действием противовеса опускается вниз, а бобышка встает на защелку.

Таким образом устройство вновь оказывается во взведенном положении, и вертолет следует за очередным деревом.

Предлагаемое устройство просто по конструкции и надежно в работе, его применение позволяет сократить продолжительность операции надевания захвата на вершину дерева.
