ИННОВАЦИИ БИЗНЕСУ

Номер

20-105-99

Наименование проекта

Вихревые фильтры для малых установок плавки металлов

Назначение

Эвакуация и очистка газовых выбросов, сопровождающих плавку цветных и драгоценных металлов; утилизация уловленных примесей.

Рекомендуемая область применения

Малые установки индукционной плавки РЭЛТЕК, выпускаемые для нужд инструментальной и ювелирной промышленности, стомотологии, художественных промыслов.

Описание

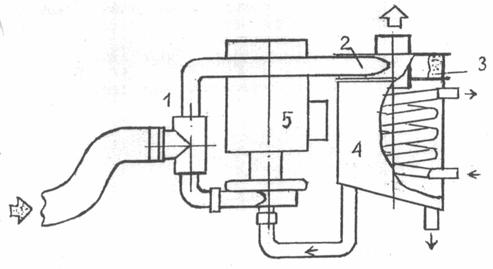

Газы, подлежащие очистке, удаляются газожидкостным эжектором 1 (см. рисунок) и, поступая вместе с жидкостью в вихревую камеру 2, формируют вращающийся пенный слой 3, в котором примеси осаждаются на поверхности пузырьков.

Очищенный газ отделяется от жидкости центробежными силами и выводится. Жидкость сбрасывается в бак 4 со встроенным теплообменником, где охлаждается водой, поступающей в дальнейшем на охлаждение тигля, и насосом 5 подается в эжектор. Уловленные примеси осаждаются на дно бака и утилизируются при замене жидкости.

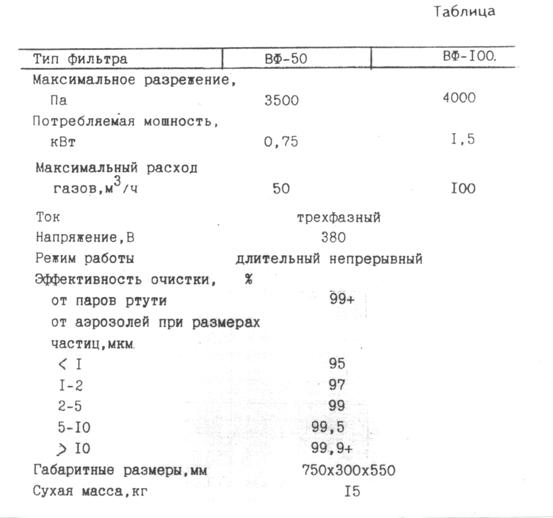

Вихревые фильтры выпускаются двух модификаций. Технические характеристики приведены в таблице.

Преимущества перед известными аналогами

Большая удельная поверхность контакта фаз, высокая скорость ее обновления и однородность структуры слоя обеспечивает высокоэффективную очистку.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделий

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.09.1999
