ИННОВАЦИИ БИЗНЕСУ

Результат выполнения НИР

На участок абразива, подлежащего удалению (см. рис. 1), наносят клеевую композицию 1 с адгезией выше к абразивному слою, чем адгезия этого слоя к основе ленты. После этого шлифовальную ленту стороной с нанесенной клеевой композицией приклеивают к поверхности вспомогательного элемента 2, например поверхности деревянного бруска. После отверждения клеевой композиции (см. рис. 2), основу шлифовальной ленты методом неравномерного отрыва отделяют от вспомогательной поверхности. Так как прочность приклеивания связующего 3 к основе 4 шлифовальной ленты ниже прочности приклеивания клеевой композиции 1 к абразиву 5 и к поверхности вспомогательного элемента 2, то при отрыве на участке приклеивания шлифовальной ленты к вспомогательному элементу абразив 5 отделяется от основы 4 вместе со связующим 3.

В лабораторных условиях проводилось удаление абразива с основы водостойкой шлифовальной шкурки № 12 на тканевой основе. В качестве клеевой композиции использовался клей-расплав. При использовании клея-расплава толщина клеевого слоя составляет 0,3-0,5 мм.

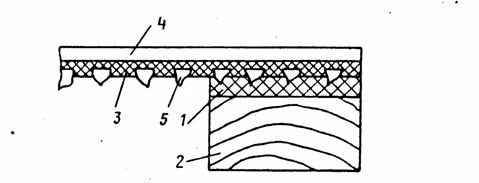

Рис. 1. Участок абразивной ленты с приклеенным к нему

вспомогательным элементом

Рис. 2. Процесс отрыва абразивного слоя

от основы шлифовальной ленты
