Результат выполнения конструкторской разработки.

Соединение (см. рис. 1, 2) содержит упорное кольцо 1, уплотняющий элемент 2 с кольцами 3 и направляющими 4, составной корпус, состоящий из конических элементов 5 с осями 6, приваренными к бобышкам конических элементов, оси 7, поворотные диски 8 с осями 9, тяги 10, соединяющие поворотные диски с коническими элементами корпуса, а также рычаг 11 управления, жестко соединенный с поворотными дисками 8. Трубопроводы 12 соединяют поворотом рычага управления до отказа в сторону, обеспечивающую зажим. Рычаг поворачивает поворотные диски 8 с осями 9, которые через тяги 10 и оси 6 стягивают конические элементы 5 корпуса и сжимают уплотняющий элемент 2, который плотным кольцом обхватывает трубопроводы.

При давлении в трубопроводе создается дополнительное усилие зажатия и уплотнения трубопроводов за счет кольцевого пространства на внутренней поверхности уплотняющего элемента.

От самопроизвольного открытия соединения предохраняет замок, создаваемый смещением осей 9 относительно оси соединения при повороте дисков 8.

Чтобы разъединить трубопроводы, рычаг управления поворачивают в обратном направлении до отказа.

Предложенная конструкция соединения трубопроводов обеспечивает высокую надежность, компактна и имеет меньшую металлоемкость.

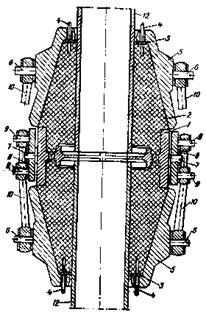

Рис. 1. Соединение в разрезе

Рис. 2. Вид сбоку
