Результат выполнения конструкторской разработки.

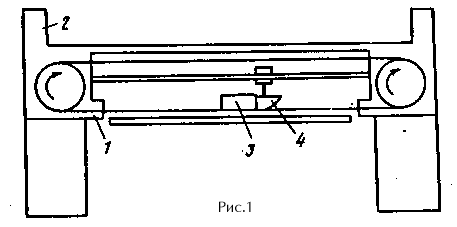

Пылеприемное устройство состоит (см. рис.1) из кожуха 1 с отверстием для отсоса пыли и воздуховодом 2, насадка 3, жестко закрепленного непосредственно на подвижном утюжке 4. Насадок выполнен в виде короба с горизонтальной и двумя вертикальными стенками. Между вертикальными стенками насадка и боковыми поверхностями утюжка образованы зазоры, а на внутренней поверхности горизонтальной стенки установлены под острым углом друг к другу два направляющих щитка.

Пылеприемное устройство работает следующим образом:

При движении шлифовальной ленты, которая прижимается к обрабатываемой детали утюжком, образуется мелкодисперсная пыль, выбрасываемая в направлении кожуха через насадок.

Последний в момент шлифовки создает укрытие, которое образует с поверхностью обрабатываемой детали патрубок, препятствующий распространению пылевоздушного потока по сторонам. Под насадком создается некоторое разрежение, вызванное движением шлифовальной ленты и пылевоздушной струи, перемещающих и уносящих с собой воздух из-под короба. Вследствие этого происходит подсос (эжекция) воздуха из окружающего пространства под насадок через зазоры. Направляющие щитки распределяют подсасываемый через зазоры воздух по обе стороны от шлифовальной ленты и препятствуют распространению этого воздуха выше этой ленты. Таким образом, происходит окончательное формирование усиленной, компактной струи, направленной непосредственно во всасывающее отверстие кожуха.

С целью повышения эффективности удаления пыли, насадок закреплен непосредственно на утюжке с образованием зазоров между его вертикальными стенками и боковыми поверхностями утюжка и снабжен двумя направляющими щитками, закрепленными на внутренней поверхности горизонтальной стенки и расположенными под острым углом друг к другу, вершина которого обращена в сторону утюжка.
