Номер

06-078-99

Наименование проекта

Ограничитель уровня агрессивных сред

Назначение

Автоматическое отключение исполнительных механизмов при перекачивании агрессивных жидкостей, когда может возникнуть опасность перелива агрессивной жидкой среды, вследствие переполнения принимающей жидкости

Рекомендуемая область применения

Условия хранения и транспортирование продукции, охрана труда и техника безопасности в химической промышленности

Описание

78-99

Разработанное устройство обеспечивает автоматическое отключение исполнительных механизмов при перекачивании агрессивных жидкостей (кислот, щелочных растворов, ядовитых сред) из одной емкости в другую, когда может возникнуть опасность перелива агрессивной жидкой среды, вследствие переполнения принимающей емкости.

Поскольку многие агрессивные жидкие среды наряду с поражающими кожные покровы и дыхательные пути технического персонала действиями представляют также угрозу загрязнения воздушной среды парами, а водной среды - ядовитыми соединениями, контроль уровня агрессивной жидкости в заполняемых технологических емкостях должен осуществляться приборами автономного функционирования либо средствами дистанционного контроля.

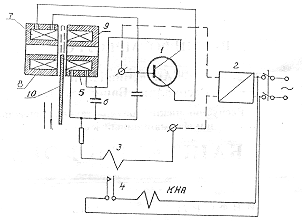

Схема устройства для автоматического отключения насоса, перекачивающего агрессивные жидкости из одной технологической емкости в другую, приведена на рисунке.

Устройство представляет собой автогенератор переменного тока, выполненный на транзисторе 1, питаемом от источника выпрямленного напряжения 2. В коллекторную цепь транзистора включено исполнительное реле 3, пара нормально-разомкнутых контактов 4 которого введена в цепь питания обмотки контактора запуска-останова насосного агрегата КНА перекачивающей установки.

Колебательный контур автогенератора собран на катушке 5 и емкости 6, которые включены в коллекторную цепь транзистора, а обмотка обратной связи автогенератора выполнена в виде катушки 7. Катушки 5 и 7 намотаны литцендратом (многожильным медным посеребренным проводом с индивидуально изолированными друг от друга жилами с помощью лаковой изоляции).

Катушки размещены в идентичных половинах составного магнитопровода 8,9, представляющего собой высокодобротный ферритодиэлектрик (например, оксифер). Части 8 и 9 оксиферового сердечника расположены на фиксированном расстоянии друг от друга и взаимно ориентированы одна относительно другой своими открытыми полостями, в которых размещены катушка 5 контура и катушка 7 обратной связи автогенератора.

Между частями 8 и 9 магнитопровода находится флажок 10 из пермаллоя, который может перемещаться вдоль зазора между сердечниками в соответствии с изменениями уровня контролируемой агрессивной жидкости в заполняемой технологической емкости.

В процессе перекачивания контролируемой жидкости из одной технологической емкости в другую, когда поплавок контрольной системы, кинеметически связанный с флажком 10, обусловливает нижнее по рисунку положение этого флажка между катушками 5 и 7 автогенератора, обеспечивается магнитная связь, при которой генерируется устройством электрические колебания. При этом переменное напряжение на колебательном контуре 5, 6 индуцирует переменный ток в катушке 7 обратной связи.

На эмиттерном переходе транзистора детектируется переменная составляющая тока, что влечет за собой увеличение постоянной составляющей тока в коллекторной цепи и притянутое состояние якоря исполнительного реле 3, при котором его нормально открытые контакты 4 находятся в замкнутом состоянии, обусловливая работу насосного агрегата перекачивающей установки.

В случае достижения перекачиваемой жидкостью предельного (опасного) уровня в принимающей емкости, когда пермаллоевый флажок 10 достигает верхнего по рисунку положения, нарушается магнитная связь между катушками 5 и 7 автогенератора, вследствие чего автоколебания в схеме прекращаются, реле 3 отпускает, а его контакты 4 принимают нормально разомкнутое положение, обесточивая контактор питания исполнительного механизма - насосного агрегата.

К такому же результату приводит выход из строя схемных элементов или всего описываемого устройства, когда происходит автоматическое аварийное отключение насосного агрегата перекачки агрессивной среды.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов.

Технико-экономический эффект

Исключение аварийных ситуаций на производстве, улучшение экологии окружающей среды

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.12.1999
