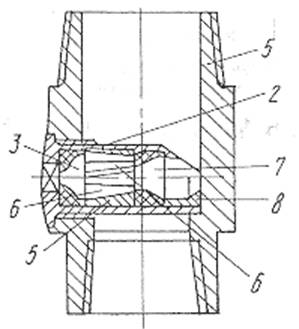

Кольмататор (см.рис.) содержит полый корпус 1 с резьбой на концах для установки над долотом и с радиальным отверстием, в которое ввинчена цилиндрическая втулка 2 со срезанным под углом к оси торцом , расположенным в полости корпуса, для ввода части потока жидкости, используемой для кольматации.Остальная часть жидкости поступает на насадки долота.

Во втулке 2 установлена кольматирующая гидромониторная насадка 3, сужающаяся полость которой выполнена с фокусирующей поверхностью 4 в виде гиперболического параболоида или однополостного гиперболоида вращения и составляет высокочастотный гидрогенератор вместе с размещенными перед ней последовательно, по ходу потока жидкости, антизавихрителем 5 с направляющими лопостями 6 и второй гидромониторной насадкой 7 большего, по сравнению с кольматирующей, диаметра с упором 8.

Кольмататор работает следующим образом.

После спуска в скважину и подачи жидкости в бурильную колонну часть потока жидкости из внутренней полости корпуса 1 попадает во вторую гидромониторнуюнасадку 7 большего диаметра, истекает из нее, спрямляясь продольными лопастями 6 антизавихрителя 5 и отражаясь, частично, от фокусирующей поверхности 4кольматирующей насадки меньшего диаметра ,попадает на стенку скважины 9,кольматируя ее. Соударение частиц потока жидкости, истекающей из насадки 7, с отраженными от поверхности 4 кольматирующей насадки 3 обеспечиваетвысокочастотное гидродинамическое возбуждение ее.

Энергия осцилляции (колебаний) кольматирующих частиц потокапропорциональна, как известно, квадратам частоты и амплитудыгидродинамического возбуждения. Поэтому в результате использования предлагаемого высокочастотного кольмататора увеличиваются глубина и плотность кольматационного слоя, а значит снижается интенсивность загрязнения прискваженной зоны пласта инфильтратом бурового раствора.
