Высокочастотная индукционная установка производит нагрев токами высокой частоты (8 кГц) и плавку отходов производства, а также переплавку бракованных изделий из цветных металлов, в частности многокомпонентной латуни ЛЖМ ц59-1-1.

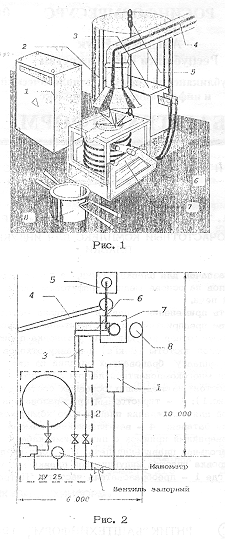

Она состоит из следующих основных составных частей и узлов (см. рис.1): 1-тиристорный преобразователь частоты; 2- бак с водой для охлаждения плавильного комплекса; 3- компенсаторная батарея; 4- вентиляционная камера для отвода газов; 6- аварийный приямок с питающими кабелями.; 7- индукционная тигельная плавильная печь; 8- ковш разливочный.

Планировка участка индукционной плавки металлов показана на рис 2, где 1- преобразователь частоты "Петра-0115А", ТУ 3416-001-03716963-97; 2- бак водяного охлаждения плавильного комплекса объемом 5 м3; 3- конденсаторы печные ЭСВ - 0,5-22; 4- вентиляция вытяжная; 5 - таль грузовая; 6- приямок кабельный; 7- печь индукционная РОЗ-11; 8- ковш литьевой разливочный.

В процессе форсированного нагрева плавильной печи источник питания поддерживает максимальную мощность комплекса. Стабилизация и управление процессом плавки осуществляются автоматически либо вручную изменением рабочей частоты.

После достижения в процессе плавки необходимого объема расплавленного металла садку выдерживают определенное время, снимают шланг, а затем производят разливку в ковш.

Плавка латуни в тигельной печи осуществляется с наименьшими затратами на оборудовании литейного участка, на электроэнергию, необходимую для технологического процесса изготовления отливок.

Добавление в плавку цинка и других компонентов повышает прочность сплава , его вязкость и удешевляет его. Из литьевой латуни изготавливают подшипники скольжения, детали промышленной аппаратуры и машин, крепеж и т.д.

Индукционный плавильный комплекс комплектуется серийным источником питания- статическим преобразователем частоты типа "ПЕТРА" (товарный знак зарегистрирован с приоритетом от 5.05.91 г., свидетельство № 105331) и тигельной электропечью РОЗ-11 разработки НКВП "Петра".

Марка

Линейная усадка

Обрабатываемость

резанием

(*1), проц.

Коэффициент трения в паре со сталью

ЛЦ1 6К4

1,7

30

0,19

ЛЦ23А6Ж3Мц2

1,8

25

-

ЛЦ30А3

1,25

30

-

ЛЦ40 С

2,2

80

0,17

ЛЦ38Мц2С2

2,0

60

-

ЛЦ40Мц3Ж

1,6

25

-

ЛЦ25С2

1,8

60

-

*1 Данные в процентах по сравнению с обрабатываемостью латуни ЛС63-3.
