Разработанное устройство выполнено в виде блока-приставки к роторным копрам, используемым для исследования прочностных свойств конструкционных материалов и изделий в процессе их ударных испытаний. Оно позволяет на экране электронного осциллографа отобразить диаграммы, характеризующие зависимость скорости перемещения фронта разрушения образца от пройденного рабочим органом копра путиtl и от времени t.

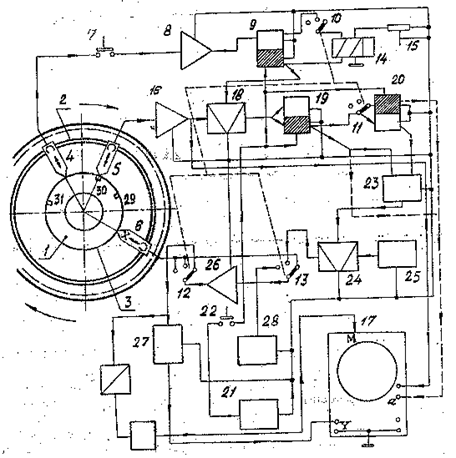

На схеме приняты следующие обозначения: 1 - немагнитный диск на оси ротора; 2 - копра; 3 - кольцо магнитного носителя; 4 и 5 - считывающие магнитные головки (рецепторы); 6 - универсальная магнитная головка; 7 - стартовая кнопка запуска; 8 , 16 и 26 - усилители переменного тока; 9,19,20 - триггеры; 10, 11, 12, 13 - секции переключателя рода работ; 14 - поляризованное реле с регулировочным резистором 15; "а" - вход ждущей развертки осциллографа 17; 18 - манипулируемый ключевой узел; 21 - выпрямительный блок питания; 22 - арретирная кнопка исходной установки триггеров 9, 19 и 20; 23 - схема совпадения (логическая схема "И"); 24 - ключевой узел; 25 - импульсный генератор калиброванных временных меток; 27 - репаксаторная схема формирования пилообразных импульсов, высота которых пропорциональна временному интервалу между каждой парой входных запускающих импульсов; 28 - генератор стирающего напряжения; 29, 30 и 31 - ферромагнитные элементы под кольцом пленочного магнитного носителя 3, которые могут индивидуально перемещаться вдоль круговой поверхности диска 1 и фиксироваться в требуемом положении.

Выход схемы 27 соединяется со входом y вертикального тракта осциллографа 17. Ферромагнитный элемент 29 установлен против второй дорожки магнитного носителя 3 и предназначен для взаимодействия с магнитной головкой 4 , в то время как элементы 30 и 31 , установленные против первой дорожки носителя 3, применяются для совместного функционирования с рецептором 5.

В зависимости от положения, в которых находятся секции переключателя рода работ 10 ... 13, устройством обеспечиваются следующие формы функционирования:

а) при среднем положении подвижного контакта переключателя 10 ... 13 цепи устройства скоммутированы для записи подлежащей исследованию зависимости от времени мгновенной скорости перемещения фронта взаимодействия режущей части копра с исследуемой средой (объектом);

б) при переводе переключателя рода работ 10 ... 13 в правое положение межблочные связи устройства обеспечивают визуальное воспроизведение зарегистрированного ранее процесса функциональной зависимости v = f (t) на экране электронно-лучевого осциллографа 17;

в) при левом положении подвижного контакта переключатель рода работ 10 ... 13 схема устройства скоммутирована для удаления ранее зарегистрированной последовательности импульсных меток, характеризующих в зашифрованной форме исследованную зависимость v=f (tl,t).
