Номер 24-138-99 |
|
Наименование проекта Полугорячая штамповка цапфы коленвала двигателя к мотороллеру "Стриж" |
|
Назначение Технология разработана для деталей типа стержень с широким фланцем, т.е. для деталей с относительным диаметром стержня 0,45-0,31. |
|
Рекомендуемая область применения Изготовление тяжелонагруженных ответственных деталей, например цапфы коленвала двигателя внутреннего сгорания. |
|
Описание Деталь изготовлена из стали 12хНЗА, ГОСТ 4543-71. Исходная заготовка 1 (см.рисунок) выбрана с условиями получения максимальной степени деформации и исключения потери устойчивости стержня при прямом выдавливании. При выборе диаметра исходной заготовки на первом переходе получена максимальная для стали 12хНЗА степень деформацииeст = 60% в стержневой части иeфл = 48% во фланце. На втором переходе осадка фланца получена степень деформацииeфл, равная 58%. Заготовки под штамповку нагревают в электрической камерной печи СНЗ-6х12х4/10М1 до температуры 800±10 0С. Прямое выдавливание заготовки 2 выполняют на универсальном штамповом блоке Ш-080, АВЦ 1489-4005. Рабочие части сменной штамп-наладки изготовлены из стали 4х5 МФС, ГОСТ 5950-73 с азотированиемh0,2…0,3 мм. Операцию осадки фланца выполняют на универсальном штамповом блоке Ш-063 АВЦ 1489-4001. Штамповку выполняют на чеканочном прессе мод. 504.003.844 усилием 2500 т.

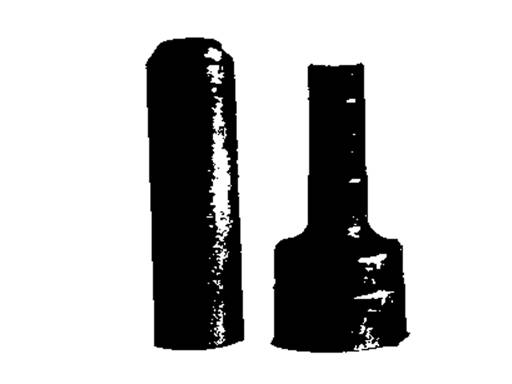

Полугорячая штамповка цапфы коленвала двигателя к мотороллеру «Стриж»: 1 - исходная заготовка, 2 - заготовка после прямого выдавливания |
|
Преимущества перед известными аналогами Обеспечивает максимальную проработку структуры металла в стержневой части и во фланце. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение нормы расхода металла до 30%, улучшение качества изделий. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.11.1999 |
