Устройство для очистки волокна от сорных примесей состоит из воронки 1 (см. рис.1) и расположенной на выходе из воронки пары валиков. Верхний валик выполнен в виде перфорированной обечайки 2, установленной с возможностью свободного вращения относительно размещенного внутри обечайки и подключенного к механизму пневмоотсоса неподвижного полого цилиндра 3 со щелью 4 вдоль образующей, обращенной к выходу из воронки (рис. 4).

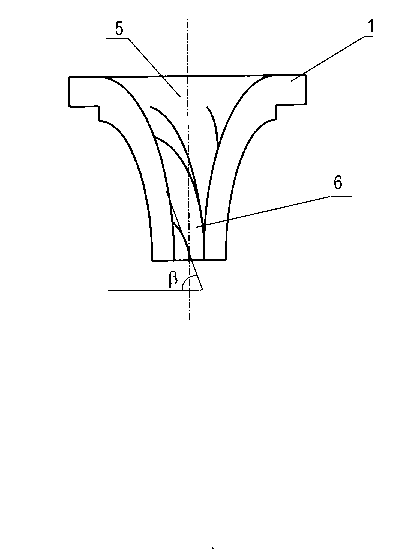

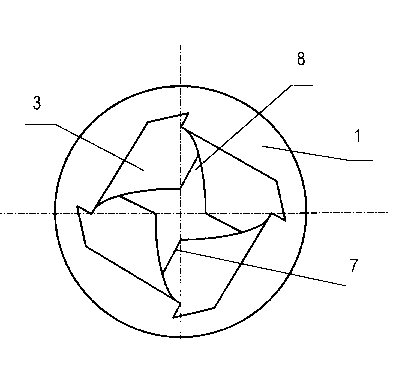

На рис. 1. показана уплотняющая воронка в продольном разрезе. Воронка 1 имеет на рабочей поверхности канала 5 расположенные по винтовой линии бортики 6 с гранью 7 (рис. 1-4), 8 - щель, образующаяся между гранью 7 и волокнистым материалом 9 и обеспечивающая удаление сора вместе с воздушными потоками, сопутствующими полуфабрикату.

Угол подъема бортиков 6 [бетта] = 45 - 60 градусов (рис. 1).

Высота бортика 6 меняется от 0 на входе в воронку до y на выходе из нее (рис. 3).

Внедрение данного устройства позволило улучшить физико-механические показатели полуфабриката, а в дальнейшем повысить качество выпускаемой пряжи.
