Результат выполнения конструкторской разработки.

Установка для пропитки и сушки обмоток (см. рис.) состоит из станины 1 и многопозиционного стола 2, на котором установлены платформы 3 с установочными гнездами 4 для пропитываемых изделий, например, роторов 5. Один конец платформы установлен непосредственно на многопозиционном столе с помощью шарнира 6. Другой конец платформы перемещается по копиру 7 с помощью ролика 8. Копир имеет выступ 9 в месте установки дозирующего устройства 10. Многопозиционный стол расположен на валу 11 и приводится во вращение приводом 12. Сушка изделия осуществляется при помощи токоподводов через щетки, установленные в щеткодержателе 13. Токоподводы закреплены в нижней части вращающегося стола. Щетки обкатывают кольца неподвижно закрепленного коллектора 14, установленного на плите 15.

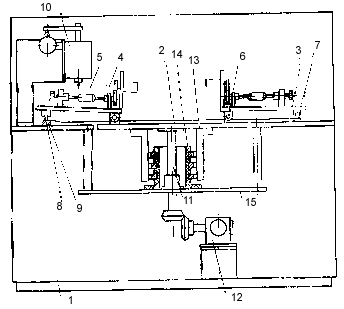

Рис. Установка для пропитки и сушки обмоток

Установка для пропитки и сушки обмоток работает следующим образом.

На позиции загрузки в установочные гнезда 4 платформы 3 вставляются пропитываемые изделия 5. Через определенное время в обмотку подается ток для предварительного ее разогрева. Затем включается привод вращения многопозиционного стола 2 с шарнирно закрепленными на нем платформами 3, при этом другой конец платформы, снабженный роликом, будет двигаться по копиру до позиции дозирующего устройства, где благодаря наличию выступа на копире платформа занимает наклонное положение. В этот момент включается дозирующее устройство и происходит пропитка изделий. Обеспечение наклонного положения платформы в момент пропитки роторов с одновременным вращением их в гнездах улучшает условия и качество пропитки, так как компаунд равномерно распределяется по обмотке. После окончания пропитки поворотный стол перемещает платформу на следующую позицию, где начинается токовая сушка изделия. Сушка производится до момента разгрузки платформ. Поворот стола, пропитка и сушка осуществляются автоматически. Время пропитки при необходимости может изменяться. Съем пропитанных изделий производится на позиции загрузки.
